价 格
订货量
￥400.00
1 - 9
￥395.00
10 - 29
￥380.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥30
| 产品特性：气囊式 | 品牌：FLAND弗兰德 | 型号：QN-PE0.35/1.6 |
| 加工定制：是 | 适用范围：小于等于200L/H | 产品别名：脉动阻尼器 |
| 重量：3kg | 规格：0.35L |

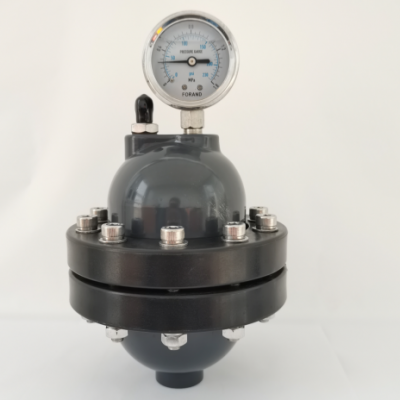

产品简介
脉冲阻尼器又名脉动阻尼器、脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。脉冲阻尼器能够消减由计量泵、隔膜泵等容积式泵引起的管路脉动和系统的水锤现象。它由隔膜或气囊将气体与管路中的液体隔离，通过气室容积的变化消减管路脉动。
消除90%脉冲所需的容积=泵的每一次冲程的计量能力（ml）×K(气囊式K=15、膜片式K=12、空气室式K=26)。
根据玻义耳定律P1V1=P2V2，气体的体积与气体的压强成反比，通过改变气体的体积来平滑管路脉动。对于流速有正弦曲线性的系统作用，波峰时：气室体积变小，脉冲阻尼器吸收多余的流量液体；波谷时：气室体积变大，释放存储的液体，从而达到平滑脉动的效果。
功能特点
1、减小水锤对系统的危害
2、减小流速波动的峰值
3、保护管路、阀门、接头不受压力波动的冲击
4、为计量泵创造良好的工作环境并改善泵的工作性能
5、允许系统使用更小的管径
6、和背压阀等配合使用可以使管路的压力波动接近为零
规格标识
DFQN | - | PE | 0.35 | / | 1.0 | B |
a | b | c | d | e | ||
a：类别标识 DFQN：气囊式 DFMP：膜片式 DFKQ：空气室式 | ||||||
b：壳体材质 P：PVC B：PP T：PVDF S：304SS L：316SS 缓冲材料 E：EPDM F： FPM T：PTFE N：NBR | ||||||
c：容 积 0.35L 0.6L 1.0L 2.0L 4.0L 6.0L 10L | ||||||
d：压 力 1.0Mpa 1.6Mpa 2.5Mpa 5-15.0Mpa（膜片式高压应用） | ||||||
e：连接方式 B：粘接/焊接(标配时不填写) S：内螺纹(标配时不填写) F：法兰 X：定做 | ||||||
安装尺寸
气囊式(塑料标配粘接/金属标配内螺纹) | 膜片式(标配内螺纹) | 空气室式(塑料标配粘接/金属标配内螺纹) | ||||||||||
规格 | H(mm) | D(mm) | d口径 | 规格 | H(mm) | D(mm) | d口径 | 规格 | H(mm) | d(mm) | D(mm) | 口径 |
0.35L | 152 | 98 | DN15/20 | 0.35L | 235 | φ142 | DN15 | 0.6L | 201 | 20 | 85 | DN15/20 |
0.6L | 150 | 108 | DN20 | 0.6L | 250 | φ174 | DN20 | 1.2L | 292 | 32 | 110 | DN25 |
1.0L | 210 | 130 | DN25 | 1.0L | 310 | φ210 | DN25 | 2.2L | 316 | 40 | 130 | DN32 |
2.0L | 260 | 156 | DN32 | 2.0L | 330 | φ280 | DN32 | 3.2L | 323 | 50 | 162 | DN40 |
4.0L | 285 | 250 | DN40 | 4.0L | 370 | φ306 | DN40 | 5.0L | 446 | 50 | 162 | DN40 |
6.0L | 485 | 250 | DN50 | 10L | 760 | 63 | 162 | DN50 | ||||
产品图解
